Schneid- und Fördersystem der Eismaschine

Einfach erklärt

Zuerst wird das alte, zerkratzte Eis abgetragen. Ein breites Messer nimmt Rillen und Unebenheiten in einer sehr dünnen Schicht weg. Die Förderschnecken transportieren den Eisschnee zuverlässig weiter, nach oben in den großen Behälter. Zurück bleibt eine saubere, plane Arbeitsfläche, bereit für Reinigung und neue Wasserauflage.

Die Bauteile im Überblick

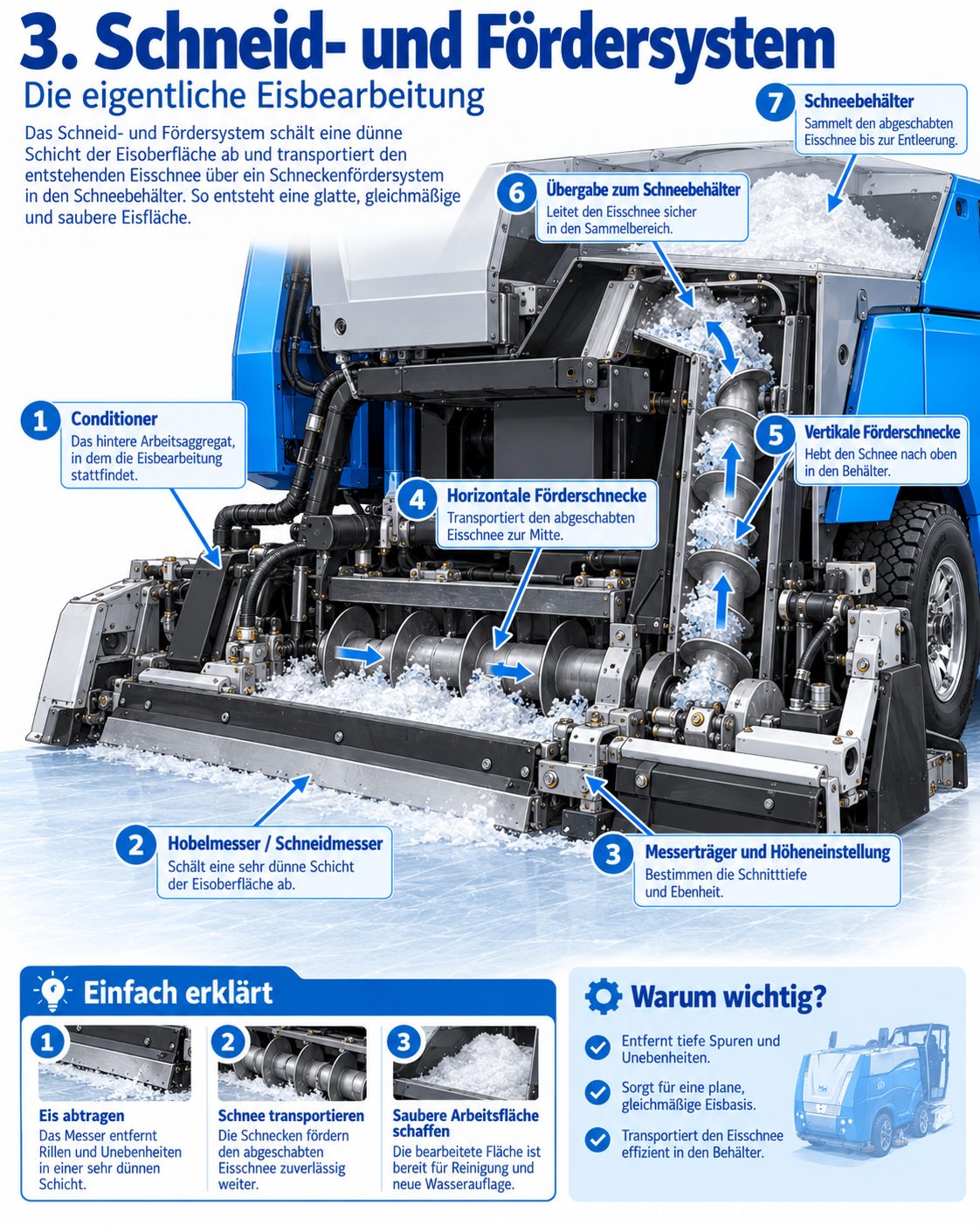

Die Nummern entsprechen der Grafik. Das Funktionsprinzip ist bei allen gängigen Maschinen ähnlich, Bauform und Details variieren.

1. Conditioner: Das hintere Arbeitsaggregat, in dem die Eisbearbeitung stattfindet. Er wird hydraulisch auf das Eis abgesenkt; sein Gewicht sorgt dafür, dass das Messer greift.
2. Hobelmesser / Schneidmesser: Ein langes, sehr scharfes Messer an der Unterseite schält eine dünne Schicht der Eisoberfläche ab. Die englische Wikipedia vergleicht es mit den Klingen industrieller Papierschneider.
3. Messerträger und Höheneinstellung: Sie bestimmen Schnitttiefe und Ebenheit. Über Stellräder oder Hebel wird das Messer feinjustiert; WM technics nennt Sichtfenster, durch die sich die Position des Messerbalkens genau ablesen lässt.
4. Horizontale Förderschnecke: Sie läuft quer über die Breite des Conditioners und schiebt den abgeschabten Eisschnee zur Mitte.
5. Vertikale Förderschnecke: Sie hebt den Schnee nach oben. Laut Zamboni-Handbuch sind horizontale und vertikale Schnecke hydraulisch in Reihe geschaltet.
6. Übergabe zum Schneebehälter: Am oberen Ende wird der Schnee in den Sammelbereich geworfen und verteilt.
7. Schneebehälter: Er sammelt den Eisschnee bis zur Entleerung und nimmt bei vielen Maschinen den größten Teil des Aufbaus ein.

Was beim Hobeln passiert

Mit jeder Aufbereitung wird also Eis abgetragen und anschließend durch eine neue Wasserschicht ersetzt. Ziel ist, dass beides im Gleichgewicht bleibt: Wird zu wenig gehobelt, wachsen Buckel und die Eisdicke nimmt zu; wird zu viel gehobelt, wird das Eis über die Saison dünner. Eismeister kontrollieren deshalb regelmäßig die Eisdicke an mehreren Punkten und passen die Schnitttiefe an.

Besondere Sorgfalt gilt an Kurven und Banden. Der Conditioner reicht nicht bis ganz an die Bande; dort helfen eine seitliche Bandenbürste oder Kantenhobel. Laut Zamboni-Handbuch gehören Bandenbürste und Kantenhobel zur optionalen Ausstattung.

Warum wichtig?

Das Schneidsystem entfernt tiefe Spuren und Unebenheiten und schafft eine plane, gleichmäßige Eisbasis. Nur auf einer geraden Fläche kann das neue Wasser später in gleich dünner Schicht gefrieren. Ein stumpfes oder schief eingestelltes Messer hinterlässt Riefen oder „Treppen“, die Spieler und Läufer sofort spüren. Gleichzeitig muss der Schnee vollständig aufgenommen werden: Bleibt Schnee liegen, friert er in die neue Schicht ein und macht sie stumpf.

Wartung und Praxis

• Messer prüfen: Das Zamboni-Handbuch nennt „Messer prüfen“ und „Messer einstellen“ ausdrücklich als Schritte vor der Fahrt.
• Messerwechsel: Messer werden geschliffen und getauscht. Wegen der Schärfe gehören schnittfeste Handschuhe und Transportbox dazu; WM technics liefert solche Handschuhe als Zubehör mit.
• Schnecken freihalten: Fremdkörper wie Pucks, Schlägerteile oder Schrauben können die Schnecken blockieren. Vor dem Einsatz die Fläche kontrollieren.
• Schneebehälter leeren: Nach jeder Fahrt in der Schneegrube entleeren, damit die Maschine beim nächsten Einsatz volle Kapazität hat.

Typische Fehlerbilder

Viele Probleme auf dem Eis lassen sich direkt auf das Schneidsystem zurückführen. Schneereste in den Bahnen deuten auf eine volle oder blockierte Schnecke hin. Eine Stufe zwischen zwei Bahnen entsteht oft durch ein schief eingestelltes Messer. Rattermarken weisen auf ein stumpfes Messer oder zu hohe Fahrgeschwindigkeit hin. Und wenn das Eis über Wochen dünner wird, wird vermutlich zu tief gehobelt. Eismeister lesen solche Spuren und korrigieren die Einstellung vor der nächsten Fahrt.

Weiterlesen

Baugruppe 4 zeigt, wie das gehobelte Eis gewaschen und mit dem Tuch neu beschichtet wird.
