Hydraulik- und Steuerungssystem der Eismaschine

Einfach erklärt

Die Hydraulik funktioniert wie die Muskeln der Eismaschine. Die Pumpe setzt Öl unter Druck. Ventile und Leitungen lenken diese Kraft genau dorthin, wo sie gebraucht wird. Zylinder und Hydraulikmotoren setzen die Befehle aus der Kabine kontrolliert um: Conditioner absenken, Schnecken drehen, Behälter kippen. Druck aufbauen, Bewegungen steuern, präzise arbeiten.

Die Bauteile im Überblick

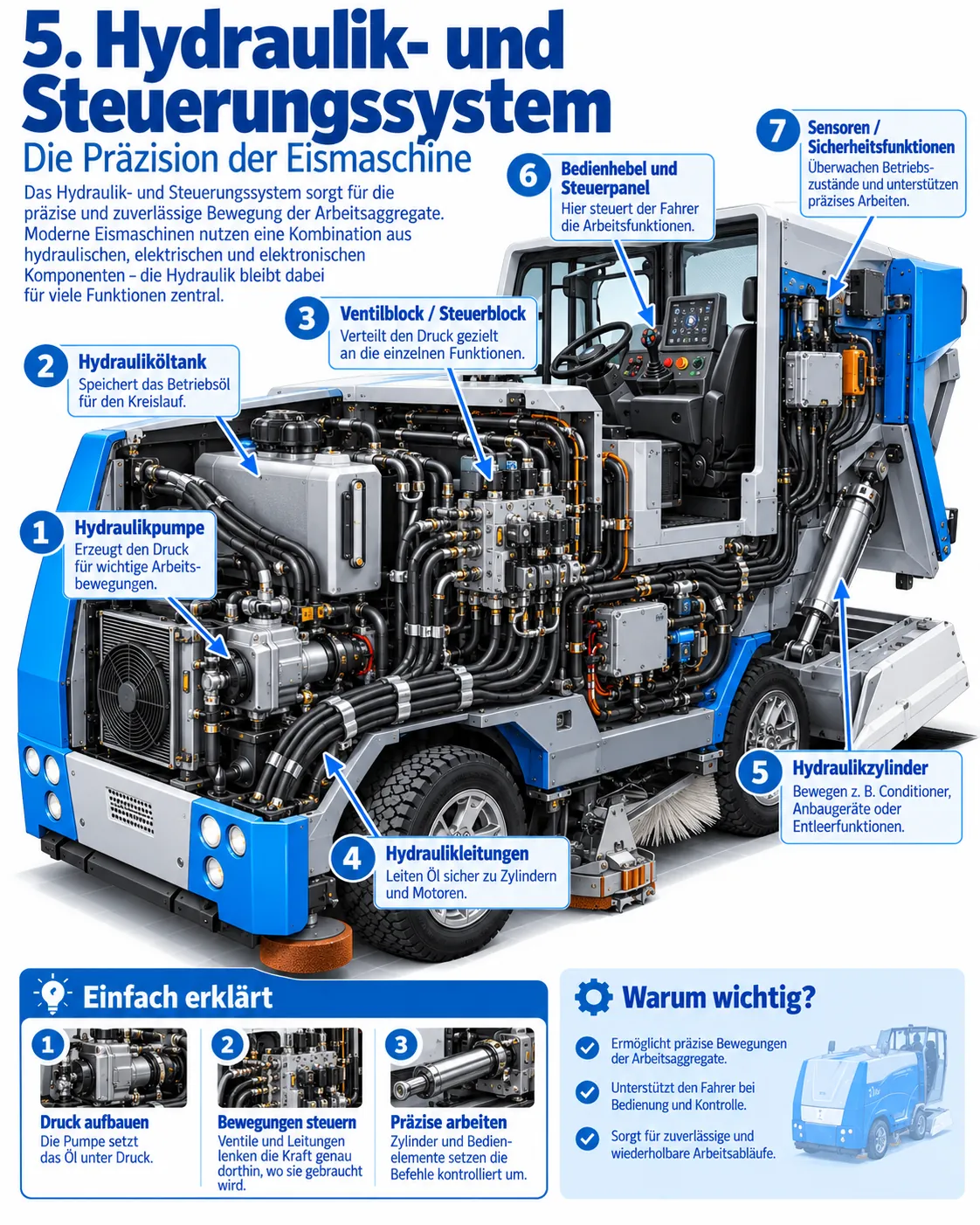

Die Nummern entsprechen der Grafik. Sie zeigt eine typische Anordnung; Lage und Ausführung der Komponenten sind modellabhängig.

1. Hydraulikpumpe: Sie erzeugt den Druck für die Arbeitsbewegungen und wird vom Motor oder einem eigenen Elektromotor angetrieben. Laut Wikipedia speist der Fahrzeugantrieb sowohl die Fahrt als auch die Hydraulik.
2. Hydrauliköltank: Er speichert das Betriebsöl für den Kreislauf. WM technics nennt für die Mammoth einen Öltank mit 50 Litern; andere Modelle haben andere Volumina.
3. Ventilblock / Steuerblock: Er verteilt den Druck gezielt an die einzelnen Funktionen. Bei modernen Maschinen sind elektrisch geschaltete Ventile in einem Block zusammengefasst.
4. Hydraulikleitungen: Schläuche und Rohre leiten das Öl sicher zu Zylindern und Hydraulikmotoren. Sie müssen Druck, Kälte und Bewegung dauerhaft aushalten.
5. Hydraulikzylinder: Sie bewegen etwa den Conditioner, Anbaugeräte oder die Entleerfunktion des Schneebehälters. Auch die Förderschnecken werden hydraulisch angetrieben; bei Zamboni sind horizontale und vertikale Schnecke laut Handbuch in Reihe geschaltet.
6. Bedienhebel und Steuerpanel: Hier steuert der Fahrer die Arbeitsfunktionen. Neben klassischen Hebeln nutzen neuere Maschinen Displays und eine speicherprogrammierbare Steuerung (SPS), wie WM technics sie für die Mammoth angibt.
7. Sensoren / Sicherheitsfunktionen: Sie überwachen Betriebszustände und unterstützen präzises Arbeiten, etwa Füllstände, Temperaturen oder die Position von Conditioner und Behälter.

Hydraulik und Elektronik im Zusammenspiel

Ältere Eismaschinen waren überwiegend mechanisch-hydraulisch: Der Fahrer bewegte Hebel, die Ventile direkt umschalteten. Heute ist die Hydraulik meist mit elektrischen und elektronischen Bauteilen kombiniert. Ein Schalter in der Kabine schaltet ein Magnetventil, eine Steuerung überwacht dabei Sensorwerte und kann Fehlbedienungen verhindern. Das Zamboni-Handbuch beschreibt zum Beispiel, dass sich die vertikale Schnecke über ein Ventil auch rückwärts drehen lässt und die horizontale Schnecke dabei mitläuft, weil beide hydraulisch in Reihe geschaltet sind.

Auch Bremsen können hydraulisch arbeiten. Für die Mammoth nennt WM technics eine Betriebsbremse mit hydraulischem Bremskraftverstärker und eine hydraulische Feststellbremse. Solche Details unterscheiden sich stark zwischen Herstellern.

Warum wichtig?

Das Hydrauliksystem ermöglicht präzise, wiederholbare Bewegungen der Arbeitsaggregate. Der Conditioner muss mit gleichmäßigem Druck auf dem Eis liegen, damit das Messer gleichmäßig schneidet; die Schnecken müssen den Schnee zuverlässig fördern; der Behälter muss sicher kippen. Eine gut abgestimmte Steuerung entlastet den Fahrer, der gleichzeitig lenken, Wasser dosieren und auf Banden achten muss. Leckt die Hydraulik, droht zudem Öl auf dem Eis, und das muss unbedingt vermieden werden.

Wartung und Praxis

• Ölstand und Leckagen: Vor jedem Einsatz Füllstand und Sichtprüfung auf Ölspuren, besonders an Schläuchen und Verschraubungen.
• Filter: Hydraulikölfilter nach Plan wechseln. WM technics legt der Mammoth einen Schlüssel für Wasser- und Hydraulikölfilter bei.
• Schläuche: Auf Risse, Scheuerstellen und Knicke achten; beschädigte Leitungen sofort tauschen.
• Funktionstest: Conditioner heben und senken, Schnecken kurz laufen lassen, Behälter-Kippfunktion prüfen – idealerweise vor der ersten Fahrt des Tages.
• Sicherheit: Nie unter einem angehobenen Schneebehälter arbeiten, ohne ihn gemäß Handbuch gegen Absenken zu sichern.

Bedienung aus der Kabine

Für den Fahrer ist die Steuerung das wichtigste Werkzeug. Er lenkt mit einer Hand, mit der anderen bedient er Hebel oder Schalter für Conditioner, Schnecken und Wasser. Gut angeordnete Bedienelemente und eine klare Anzeige reduzieren Fehler, gerade unter Zeitdruck in der Drittelpause. Viele Hallen schulen neue Fahrer deshalb zuerst außerhalb der Spielzeiten, bevor sie im Wettkampfbetrieb aufbereiten.
